7.1.3. Метод моделирования маленькими человечками ММЧ.
Метод моделирования маленькими человечками (ММЧ) предложил Генрих Альтшуллер.
Уже давно замечено, что решение многих задач облегчает представление их в виде моделей. Такое моделирование мы уже частично рассматривали, излагая прием эмпатии (см. п. 2.3). Но такое моделирование не всегда приносит успех. Особенно сложно с помощью эмпатии моделировать процессы, где требуется разделить объект на части, и это вполне объяснимо. Человеку не свойственно делить себя на части, а при использовании эмпатии в таких процессах он должен представить свое разделение. Именно поэтому такие задачи достаточно сложно решаются этим способом.
Решая многие задачи, знаменитый физик Максвелл представлял себе исследуемый процесс в виде маленьких гномиков, которые могут делать все, что необходимо. Такие гномики в литературе получили название "гномиков Максвелла".
Аналогичный метод моделирования с помощью толпы маленьких человечков предложил Г.Альтдуллер. Любой процесс моделируется с помощью маленьких человечков, которые в нашем воображении могут осуществлять любые действия.
Проиллюстрируем и этот метод.

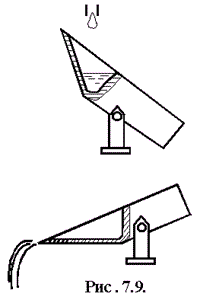

Задача 7.2. Имеется дозатор жидкости, выполненный в виде устройства, показанного на рис. 7.9. Жидкость поступает в ковш дозатора, Когда наберется установленное количество жидкости, дозатор наклонится влево, жидкость выливается. Левая часть дозатора становится легче, дозатор возвращается в исходное положение.
К сожалению, дозатор работает неточно. При наклоне влево, как только начинается слив жидкости, левая часть дозатора становится легче, дозатор возвращается в исходное положение, хотя в ковше остается часть жидкости. "Недолив" зависит от многих факторов (разность левой и правой частей дозатора, вязкость жидкости, трение оси дозатора и пр.), поэтому нельзя просо взять ковш побольше.
Надо устранить описанный недостаток дозатора. Не предлагайте другие дозаторы: суть задачи в усовершенствовании имеющейся конструкции. Помните: надо сохранить присущую ей простоту.

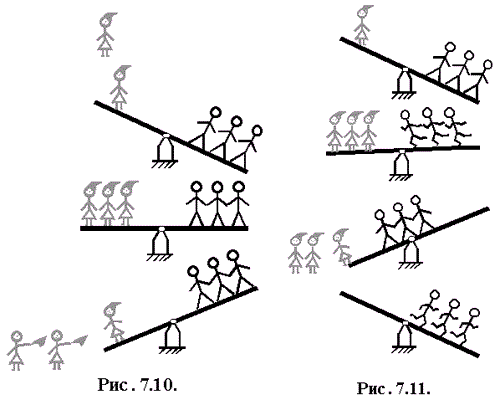

Представим описанную конструкцию в виде модели с помощью маленьких человечков (рис. 7.10).
Анализ данной модели показывает, что человечки противовеса не отвечают необходимым требованиям.
Здесь возникает обостренное (физическое) противоречие "Человечки противовеса должны быть справа, чтобы возвращать дозатор в исходное положение, и не должен быть справа, чтобы человечки жидкости могли полностью сойти".
Такое противоречие может быть разрешено, если человечки противовеса станут подвижными (рис. 7.11).

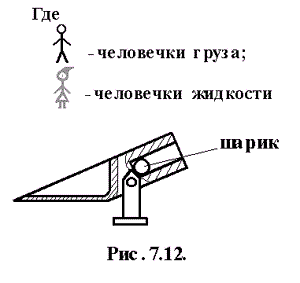

Технически это можно представить, например, как показано на рис. 7.12.
Дозатор выполнен в виде корпуса, посаженного на ось, по одну сторону которой расположена мерная емкость, а по другую - каналы с перемещающимся балластом, например шариком4.
Разберем еще одну задачу.
Задача 7.3.

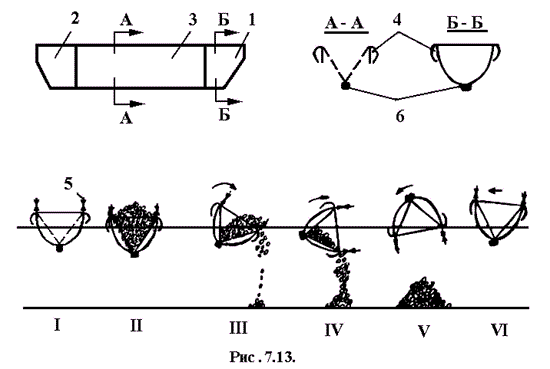

В гидростроительстве при перекрытиях русел рек и разного рода отсыпках под воду используют саморазгружающиеся (опрокидывающиеся) баржи, в частности, баржи показанные на
рис. 7.135. Они состоят из двух отсеков плавучести 1 и 2 ("нос" и "корма"), которые держат баржу на плаву. Между отсеками плавучести находится грузовой трюм 3, выполненный в виде трехгранной призмы.
Стенки трюма имеют отверстия, в трюм всегда проходит вода (без этого трудно было бы опрокидывать баржу и возвращать ее в исходное положение). Вдоль корпуса с обеих сторон расположены воздушные полости 4. Нижняя часть этих полостей открыта. Когда баржу нагружают, она оседает, вода поджимает воздух в воздушных полостях. Когда надо произвести разгрузку баржи, открывают кран 5, воздух выходит, вода заполняет одну бортовую полость, баржа опрокидывается. После того, как груз высыпался, вращающий момент, создаваемый килем 6, автоматически возвращает баржу в исходное положение.
Такие баржи решено было использовать на строительстве Асуанской плотины. В силу специфических условий потребовалось создать баржи грузоподъемностью 500 т с низкой осадкой, то есть, болев широкие и плоские. Построили модель баржи и обнаружили, что модель не возвращается в исходное положение.
Чтобы возвратить баржу в исходное положение, необходимо было делать киль тяжелее, но тогда придется все время возить "мертвый" груз. Чем тяжелее киль, тем меньше полезная грузоподъемность баржи.
Как быть?

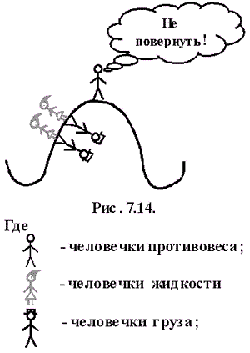

Изобразим описанный процесс в виде модели маленьких человечков (рис. 7.14).
При анализе модели убеждаемся, что не справляются с возвращением баржи в исходное положение человечки противовеса. Идеальная модель данной задачи: "Человечки противовеса сами возвращают баржу в исходное положение, не увеличивая свой вес. Или легкий противовес возвращает баржу в исходное положение".
На первый взгляд такое решение противоречит законам природы. Возникает противоречие: "Человечков противовеса должно быть много, чтобы возвратить баржу в исходное положение, и должно быть мало (или вообще их быть не должно), чтобы не возить ''мертвый" груз".
Выход - увеличивать массу человечков противовеса за счет кого-то другого, имеющегося рядом.
Увеличивая массу за счет человечков груза, мы, конечно, перевернем баржу, но они станут человечками противовеса, и опять придется возить "лишний груз" то есть снижать общую грузоподъемность баржи. Таким образом, человечки груза нам не помогли.

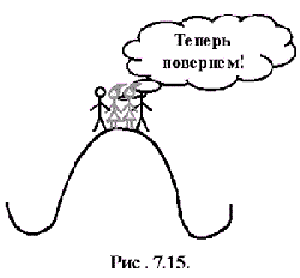

Попробуем использовать человечков жидкости. Если они присоединятся к небольшому количеству человечков противовеса, то они смогут возвращать баржу в исходное положение. В воде же они не будут создавать дополнительной массы. Значит, такое решение годится. Остается только подумать, как задержать человечков жидкости около человечков противовеса (рис. 7.15).
Технически такое решение осуществляется в виде полого киля (рис. 7.16).
Саморазгружающаяся баржа выполнена с балластной килевой цистерной, имеющей отверстия в наружных стенках, постоянно сообщающиеся с забортным пространством6. Это может быть, например, труба.
Задача 7.47. Во время Второй Мировой войны возникла проблема, как сделать, что бы противник не обнаружил поставленную подводную мину?

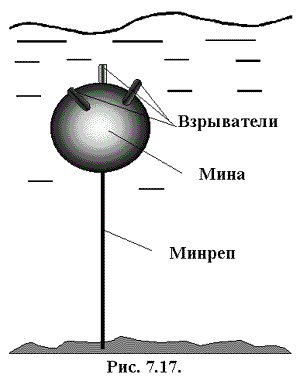

Подводная мина в те времена представляла собой сферу, начиненную взрывчаткой, а взрыватели были выполнены в виде "рожек" (рис. 7.17). Мина имеет положительную плавучесть. Она прикреплялась к якорю с помощью троса (минрепа), так чтобы она оставалась на глубине осадки корабля.
Мины вылавливают с помощью специальных кораблей - тральщиков. Между двумя тральщиками натянут трос (трал).

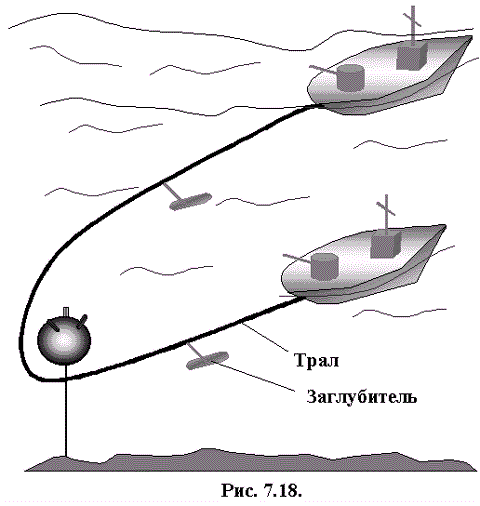

Трос заглубляется с помощью специальных заглубителей. Трос трала подходит к тросу минрепа (рис.7.18). Когда в трал попадает мина (трос трала движется по тросу минрепа), то специальными ножом или взрывным устройством, обрывается минреп. Мина всплывает и ее расстреливают.
Напомним, что нам необходимо, чтобы противник не смог обнаружить и уничтожить поставленные нами мины. Таким образом, необходимо, что бы трос трала "А" прошел сквозь трос минрепа "B" и не разорвал бы его.
Воспользуемся методом ММЧ. Представим себе трос B в виде последовательно соединенных маленьких человечков, а трос A оставим в том же виде (рис. 7.20)8.
Человечки имеют между собой две связи (две руки и две ноги). Сначала они отпускают одну связь, и трос проходит внутрь. Затем они снова восстанавливают эту связь и далее разрывают другую связь. В это время трос выходит с другой стороны.
Одно из возможных технических решений показано на рис. 7.21.
