5.4.3. Сложный форсированный веполь

Сложным форсированным веполем называется сложный веполь с использованием более управляемых веществ и полей. Этот вид веполя подразделяется на:

• Цепной сложно-форсированный веполь,
• Двойной сложно-форсированный веполь.

5.4.3.1. Цепной сложно-форсированный веполь.

Цепным сложно-форсированным веполем называется ценой сложный веполь с использованием более управляемых веществ и полей.

5.4.3.2. Двойной сложно-форсированный веполь.

Двойным сложно-форсированным веполем называется двойной сложный веполь с использованием более управляемых веществ и полей.

Пример 5.28. Тонкостенные баллоны обрабатываются на токарном станке. При этом баллон часто деформируется. Этот процесс описывается простым веполем.

где
В₁ - баллон,
В₂ - резец,
П₁ - сила резания (давления).
Резец (В₂) воздействует на баллон (В₁) положительно (прямая стрелка) - обрабатывает его, и отрицательно (волнистая стрелка) - сминает баллон.

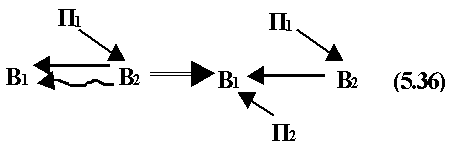

Чтобы предотвратить это используют противодействующее поле П₂, т.е. переходят к сложному (двойному) веполю по формуле (5.36).

Тонкостенные баллоны высокого давления обрабатывают посредством снятия стружки. Чтобы предотвратить деформацию баллона его предварительно закрывают заглушкой, затем его заполняют жидкостью под давлением, равным рабочему, и герметизируют, после чего осуществляют обработку резанием²².

Где в формуле (5.36) для данного решения П₂ - давление внутри баллона.

Посмотрим, какое более управляемое поле может быть использовано. Например, температурное поле.

Пример 5.29. Способ обработки резанием тонкостенных деталей. В процессе резания деталь растягивают в продольном и поперечном направлениях. Для этого внутрь детали помещают элемент, расширяющийся при НАГРЕВАНИИ больше, чем материал детали²³.

Использование еще более управляемых полей, например, магнитного или электрического, можно осуществить, если использовать магнитную или реологическую жидкости.

Пример 5.30. В баллон наливают магнитную или реологическую жидкости и с помощью магнитного или электрического полей (соответственно) создают необходимое давление внутри баллона.

Это пример перехода к сложному форсированному веполю.
